钢的91视频下载链接加热自冷淬火是什么？

钢淬硬有两个基本要求，一是必须加热到奥氏体温度，二是必须立即快速冷却。

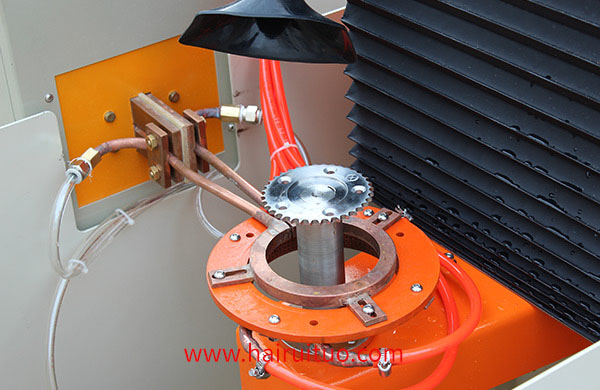

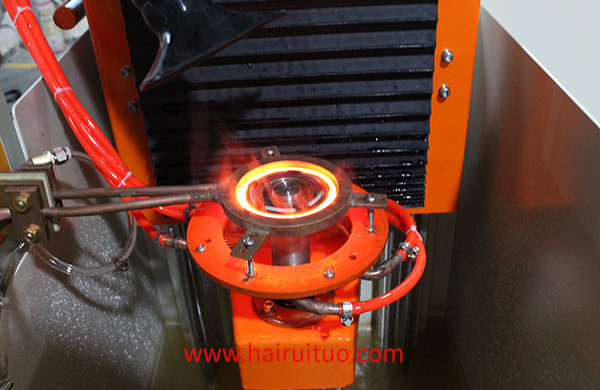

它的冷却速度比临界冷却速临大。电感式加热的特点是，只有工件表面被加热，如果表面奥氏体化后立即停止加热，相邻部位未加热的金属能够迅速使热导率下降，且冷却速率超过临点，则表面被淬硬。其表面喷射淬火液而不是快速冷却，而是由内部金属进行冷却，只有在高能量密度的加热条件下，才能实现淬火。电感加热是高能密度加热的一种，由于功率密度大，加热时间短，所以又称脉冲加热。

对于中碳钢的自冷淬火，一般要求其功率密度为4.6kW/cm2，并在靠近加热表面层的冷态金属上有足够的热容，也就是只有直径较大的圆筒或厚板才能使用。

电涡流在工件上产生的热量主要是用来形成表面所需的热层的，但在加热过程中，有两种热量从工件上散发出来，一种是由加热表面向外散发，称为辐射热，另一种是由工件的加热层向心部传导，称为传导热。随着工件加热层温度的升高，两种热损都增大。
